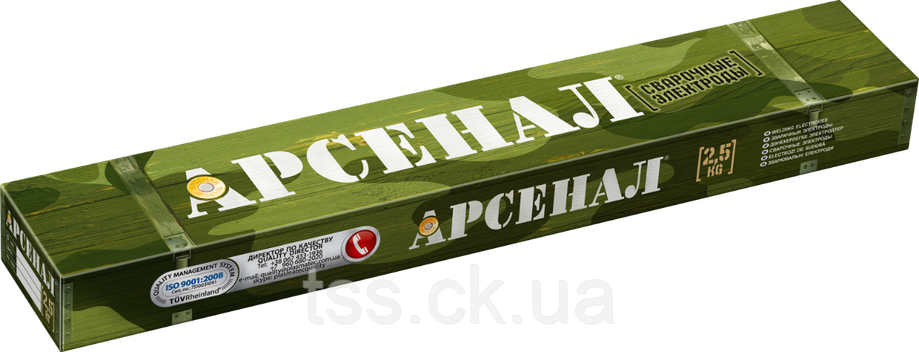

Електроди АНО-21 TM АРСЕНАЛ 4 мм 5 кг

ВИД ПОКРИТТЯ — рутилове

AWS A 5.1:E 6013

EN ISO 2560-A-E 38 0 RC 11

ГОСТ 9466-75:

Е 46 — АНО-21 — Ø - УД Е 43 2(3) Р 11

ТУ У 05416923.001-95

ПРИЗНАЧЕННЯ І ОБЛАСТ ЗАСТОСУВАННЯ

Електроди АНО-21 призначені для ручного дугового зварювання конструкцій із вуглецевих марок сталей, що постачаються ДСТУ 2651/ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3) всіх ступенів розкислення — «КП», «ПС», «СП» і ГОСТ 1050 (05 кп, 08, 08, 08, 08, 10, 10, 10, 10 15кп, 15пс, 15, 20кп, 20пс, 20).

УСЛІВІЯ ЗАСТОСУВАННЯ

Коефіцієнт наплавки — 8,5-9,5г/А.ч. Витрата електродів на 1 кг наплавленого металу — 1,65 кг. Електроди призначені для зварювання кутових, стикових, нахлисткових з'єднань у всіх просторових положеннях, зокрема вертикальних швів способом зверху-вниз. Можливе використання електродів АНО-21 для зварювання кореневого шва металу великої товщини. Зварювання способом зверху-вниз відбувається замиканням, водночас електрод має бути в бісекторній площині під кутом 40-70° напрямку зварювання. Допускається зварювання подовженою дугою по незачищених поверхнях.

ОСОБЛИВОСТІ СВОЮ

Електроди АНО-21 гарантують високі зварювально-технологічні властивості, а саме легке початкове та повторне запалювання дуги, дрібношуканий шов, легке відділення шлакової кірки. Шлак у шлаковій ванні не заважає процесу зварювання. Наплавлений метал відзначений високою стійкістю до зовнішніх впливів навіть за низьких температур. Електроди можуть використовуватися для зварювання водопровідних труб і газопроводів малого тиску.

ПРОКАЛКА ПЕРЕД СМАКИЙ

За нормальних умов зберігання не вимагають прокачування перед зварюванням. У разі зволоження прокачування перед зварюванням: 120±10 °C 40 хв.

ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, %

МЕХАНІЧНІ СВІЙОСТІ МЕТАЛА ШВА

Зварювання проводити постійним струмом будь-якої полярності (рекомендується зворотний «+» на електроді або змінним струмом від трансформатора з напругою холостого ходу не менш ніж 50 В.)

ПАКОВОВІ ДАНІ

Діаметр, мм	Довжина, мм	Сила зварювального струму, А	Кількість електродів у пачці, шт.	Вага пачки, кг
3,00	350	80-140	91-96	2,5
4,00	450	140-180	83-87	5

ЗАСТОСУНКИ ШВИДКЕ ПРИВИДКИ

     РА                РВ                РС                PF

PG               PE             PD

EN 287

СЕРТИФІКАЦІЯ

Сертифікат відповідності системі сертифікації УкрСЕПРО

Національний стандарт Російської Федерації
